Problème de rétroéclairage d’un Icom Ic 746

Depuis quelques mois le rétro éclairage de notre Icom Ic 746 s’allumait et s’éteignait de façon intempestive. Ce dysfonctionnement n’altérait en rien le fonctionnement en HF et VHF. Après de multiples recherches sur Internet, notre SWL Frank P. a identifié le circuit en défaut. Le problème vient souvent du transistor Q302 et des condensateurs qui lui sont associés. Cette panne est bien connue sur ce type d’appareil. Pour accéder aux composants il a fallu démonter l’lc 746. Cela nous a pris 1 heure 30 à deux afin de bien mémoriser le sens de démontage et en prenant le plus grand soin concernant les platines et les nappes. Petit rappel l’Ic 746 a bientôt 20 ans. La dernière opération fut de dessouder le blindage de la partie « haute tension ». Le transistor Q302 permet l’alimentation du générateur qui délivre la haute tension du petit tube fluorescent de l’écran. Apres analyse nous nous sommes aperçus que le transistor a beaucoup chauffé (voir la photographie ci-dessous), et a détérioré le circuit imprimé. Faisant suite à l’analyse du schéma nous avons pris la décision de ne pas remonter de transistor et le remplacer par une diode (1N4007 en stock, tension de jonction équivalant au transistor, voir la photographie ci-dessous). En effet nous avons besoin en permanence du rétroéclairage de l’écran, le réglage de la luminosité ne fonctionnera plus mais cela n’est pas utile pour notre utilisation. Un autre avantage de la diode, c’est qu’il n’y aura plus d’échauffement au niveau du circuit imprimé. Le remontage ne posa aucun problème grâce à notre démontage minutieux. A la mise sous tension l’écran s’alluma, « super ! » Nous avons retrouvé notre rétro éclairage comme avant. Merci aux copains pour leur analyse et leurs idées sur ce sujet.

Transistor Q302 déposé de son emplacement (trace d’échauffement)
Montage de la diode 1N4007 à la place du transistor Q302
Schéma avec le transistor Q302
Schéma avec la diode 1N4007

Découverte de la radio amateur sur youtube

Jérôme de la chaîne YouTube « Salut les noobs » nous a récemment contacté pour réaliser une vidéo de découverte et de vulgarisation autour de la radio. Nous l’avons donc accueilli au sein de notre association pour lui faire une revue historique avec expérience à l’appui ainsi qu’une démonstration de notre loisir aujourd’hui.

Je vous laisse découvrir la vidéo ci dessous ou via le lien https://www.youtube.com/watch?v=01b-iWKy8iE

Un grand merci à Jérôme pour sa réalisation et son professionnalisme, cela a été un plaisir et une bonne expérience de découverte pour nous aussi du monde de la réalisation de vidéos.

Alimentation du KiwiSDR

Afin d’utiliser au mieux notre KiwiSDR, notre ami Alain F1BGI nous a réalisé une alimentation à « l’ancienne » avec un transformateur 230 V AC – 2 x 9 V AC, un redressement double alternance suivi d’un filtrage. La régulation est assurée par un régulateur 7805 pilotant un transistor de puissance 2N3055. Afin de limiter le bruit HF, des condensateurs de 4700 pF sont montés en parallèle sur les diodes et en dérivation sur l’entrée et la sortie du 7805. Pour finaliser notre installation du KiwiSDR nous avons disposé sur le câble d’alimentation 5 V DC du KiwiSDR quatre tores verts de blocage des basses fréquences. De plus, nous avons réalisé une adaptation d’impédance (avec un transformateur bobiné sur un tore T80-2 rouge) entre le KiwiSDR et notre antenne Levy de 2 x 20 M câblée en « long fil ».

Alimentation 5 V DC 1,5 A
Schéma de l’alimentation 5 V DC 1,5A
Alimentation 5 V DC 1,5 A

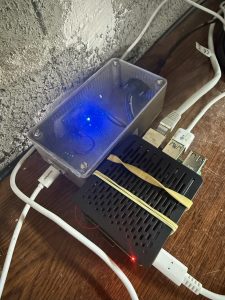

Tore 80-2 Rouge – KiwiSDR – Alimentation 230 V AC 5 V DC 1,5 A
